Un autoradio Peugeot qui refuse de s’allumer après un remplacement, un haut-parleur muet côté passager, un fil volant sans étiquette derrière le tableau de bord : ces situations surviennent dès qu’on touche au câblage audio du véhicule. Comprendre le schéma des fils autoradio sur un modèle Peugeot, c’est avant tout savoir lire un code couleur et vérifier chaque circuit avec un testeur électrique avant de brancher quoi que ce soit.
Bus CAN et faisceau Peugeot : ce que les guides couleur ne montrent pas
La plupart des tutoriels se concentrent sur les couleurs de fils sans mentionner un changement majeur chez Peugeot. Depuis le milieu des années 2010, les modèles 208, 308, 3008 et 508 partagent un connecteur Quadlock qui regroupe alimentation, haut-parleurs et bus CAN sur un seul bloc.
Vous avez déjà remarqué qu’un autoradio aftermarket s’allume mais que les commandes au volant ne répondent plus ? C’est souvent lié au bus CAN. Sur les Peugeot récentes (508 à partir de 2018, nouvelle 308), l’allumage de l’autoradio transite par le bus CAN, pas uniquement par le fil rouge classique. Les fonctions de retained accessory power, les bips de sécurité et les commandes au volant dépendent aussi de ce réseau multiplexé.
En pratique, cela signifie qu’un simple raccordement fil à fil ne suffit plus. Il faut un adaptateur CAN-bus compatible Peugeot, sans quoi le testeur électrique vous montrera une tension correcte sur le fil d’alimentation, mais le poste restera muet ou instable. Identifier la présence du bus CAN sur votre faisceau est la première étape avant toute intervention.
Pour visualiser précisément chaque conducteur et sa fonction sur votre modèle, un schéma des fils autoradio Peugeot détaillé permet de repérer les lignes CAN parmi les fils d’alimentation et audio classiques.
Fils d’alimentation autoradio Peugeot : identifier chaque circuit au testeur

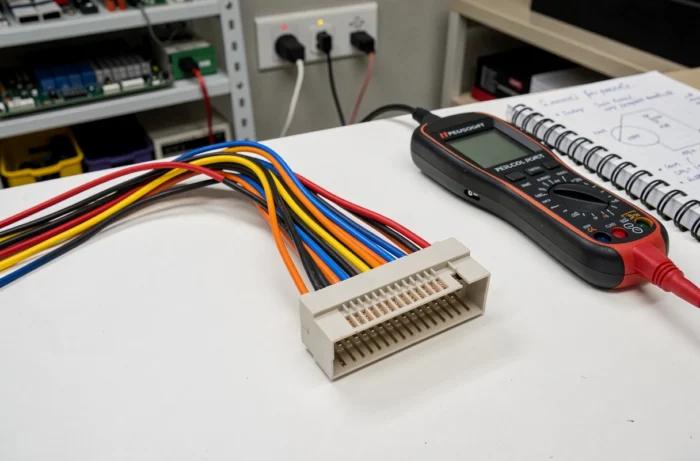

Avant de toucher au connecteur, coupez le contact et débranchez la borne négative de la batterie. Un testeur électrique (multimètre réglé sur tension continue, calibre 20 V) est le seul outil fiable pour confirmer la fonction de chaque fil.
Les trois fils d’alimentation à vérifier en priorité
- Fil jaune (alimentation permanente, +12 V batterie) : il maintient la mémoire de l’autoradio (stations enregistrées, réglages). Le testeur doit afficher une tension stable même contact coupé. Si la tension chute à zéro, vérifiez le fusible dédié dans la boîte à fusibles habitacle.
- Fil rouge (alimentation commutée, +12 V après contact) : il alimente le poste uniquement quand la clé est sur la position accessoire ou contact. Tournez la clé : la tension doit apparaître. Sans tension, le commutateur d’allumage ou son relais est en cause.
- Fil noir (masse) : il se raccorde au châssis du véhicule. Placez une pointe du testeur sur ce fil, l’autre sur la borne positive de la batterie. Vous devez lire une tension proche de la tension batterie. Une lecture basse ou instable signale un mauvais point de masse, souvent une cosse oxydée fixée sur une tôle peinte.
Une erreur fréquente consiste à relier le fil jaune et le fil rouge ensemble pour simplifier le branchement. Le poste fonctionne, mais la batterie se décharge en quelques jours parce que l’autoradio ne se met jamais en veille.
Fils haut-parleurs Peugeot : polarité et test de continuité
Chaque haut-parleur utilise une paire de fils : un positif et un négatif. Sur le connecteur ISO standard, les couleurs suivent une logique par enceinte.
Code couleur audio sur connecteur ISO Peugeot
| Haut-parleur | Fil positif (+) | Fil négatif (-) |
|---|---|---|
| Avant gauche | Blanc | Blanc/noir |
| Avant droit | Gris | Gris/noir |
| Arrière gauche | Vert | Vert/noir |
| Arrière droit | Violet | Violet/noir |
Pourquoi tester la polarité ? Un haut-parleur branché en inversion de phase produit un son creux, avec des basses quasi absentes. Le phénomène passe souvent inaperçu sur un seul haut-parleur, mais devient flagrant quand deux enceintes voisines travaillent en opposition.
Pour vérifier la continuité, réglez le multimètre sur le mode ohmmètre (symbole Ω). Placez les pointes sur la paire de fils d’un haut-parleur côté connecteur. Une résistance de quelques ohms confirme que le haut-parleur est fonctionnel. Une valeur infinie (OL sur l’écran) indique un fil coupé ou un haut-parleur grillé.
Testeur électrique : méthode pas à pas pour un diagnostic fiable
Le multimètre numérique reste l’outil de référence, mais encore faut-il l’utiliser dans le bon ordre. Voici une séquence de diagnostic qui évite les faux contacts et les lectures erronées.
Commencez par vérifier la tension batterie moteur éteint. Si elle descend sous un seuil bas, rechargez avant tout test : un autoradio alimenté par une batterie faible peut afficher des comportements incohérents (redémarrages en boucle, écran tactile figé).
Passez ensuite aux fils d’alimentation (jaune, rouge, noir) selon la méthode décrite plus haut. Notez les valeurs. Puis testez chaque paire de haut-parleurs en mode ohmmètre, connecteur débranché côté autoradio.
Ne testez jamais un fil en piquant l’isolant avec la pointe du multimètre. Cette technique, courante en atelier, crée un micro-trou qui laisse entrer l’humidité. Sur un véhicule récent, l’oxydation progressive peut provoquer des parasites audio ou des pertes de signal CAN plusieurs mois plus tard. Utilisez plutôt les bornes du connecteur ou des pinces crocodile sur les extrémités dénudées.
Si tous les circuits d’alimentation et audio sont conformes mais que le poste ne démarre pas, le problème se situe probablement sur la ligne CAN ou sur le boîtier adaptateur. Un oscilloscope serait alors nécessaire, mais à ce stade, confier le diagnostic à un professionnel équipé reste la solution la plus raisonnable.
Le câblage autoradio sur une Peugeot récente combine des circuits analogiques classiques et un réseau multiplexé. Un multimètre suffit pour valider l’alimentation et les haut-parleurs, mais la partie CAN exige un adaptateur spécifique au modèle. Prendre le temps de tester chaque fil avant de brancher le poste évite les pannes silencieuses qui n’apparaissent que des semaines plus tard.
