Une pompe hydraulique qui vibre, un vérin qui ralentit sans raison, une soupape de décharge qui siffle : ces symptômes pointent souvent vers un réglage de pression mal calibré. Le réglage de la pression d’une pompe hydraulique ne se résume pas à tourner une vis sur un limiteur. Il engage plusieurs paramètres liés au circuit, au fluide et aux instruments de mesure.
Air parasite et dégazage : la cause de dérive que le manomètre ne montre pas
Vous avez déjà constaté une pression qui oscille de quelques bars sans explication ? L’air emprisonné dans le circuit est souvent responsable. Une bulle d’air comprimée dans une conduite se comporte comme un ressort : elle absorbe puis restitue de l’énergie de façon imprévisible.
Le problème, c’est que cette instabilité fausse le réglage. Vous ajustez le limiteur de pression en pensant avoir trouvé la bonne valeur, mais la lecture fluctue dès que le débit change. Purger l’air aux points hauts du circuit avant tout réglage est la première étape concrète.
Le dégazage passe par des purgeurs positionnés aux sommets des conduites et au niveau du réservoir. Un réservoir trop petit ou mal chicané favorise la réaspiration d’air par la crépine. Si le fluide hydraulique mousse en surface dans le réservoir, c’est un signe direct d’aération excessive. Tant que ce problème persiste, tout réglage de pression reste approximatif.
Les techniques détaillées de réglage de la pression hydraulique sur Android Inside couvrent aussi cette étape préalable de purge, qui conditionne la fiabilité de l’ensemble du processus.
Point de mesure de la pression : où placer le capteur change tout
Un réglage peut sembler correct sur le manomètre de la pompe et pourtant s’avérer inefficace au niveau du vérin ou du moteur hydraulique. La raison tient aux pertes de charge dans le circuit.
Entre la sortie de la pompe et le point d’usage, le fluide traverse des distributeurs, des flexibles, parfois des filtres. Chaque composant crée une chute de pression. Mesurer la pression au collecteur ne reflète pas la pression réelle au vérin.
Concrètement, il faut distinguer deux valeurs :
- La pression au refoulement de la pompe, qui indique ce que la pompe délivre au circuit.
- La pression au point d’usage (entrée du vérin, du moteur), qui représente l’énergie effectivement disponible pour le travail mécanique.
- La différence entre les deux, qui correspond aux pertes de charge cumulées dans les conduites, raccords et composants intermédiaires.
Si vous réglez la pression uniquement sur le manomètre en sortie de pompe, vous risquez de sous-alimenter l’actionneur. Placer un second point de mesure près de l’organe de travail permet de vérifier que la pression utile correspond au besoin réel.
Calibration du manomètre et contrôle de l’hystérésis

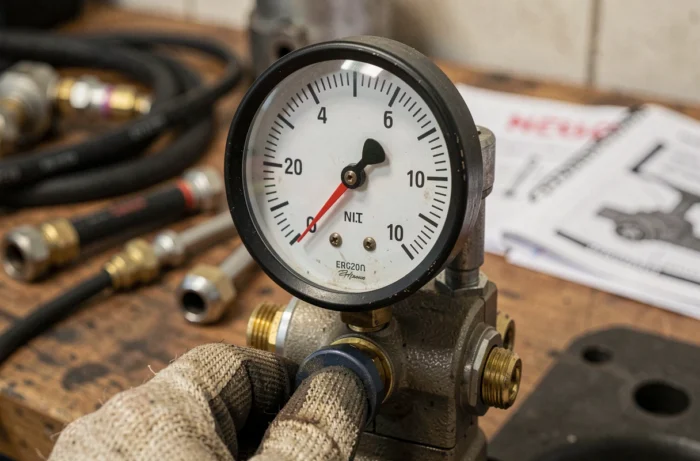

Le manomètre est l’outil de référence pour le réglage. Mais un manomètre lui-même peut dériver. Un instrument qui affiche une erreur de quelques bars suffit à fausser tout le processus.
Calibrer le manomètre avant chaque campagne de réglage évite de travailler sur une base erronée. La calibration consiste à comparer la lecture de l’instrument avec une référence connue, puis à corriger l’écart si nécessaire.
L’hystérésis du manomètre est un autre piège. Ce terme désigne la différence de lecture entre une montée en pression et une descente. Concrètement, si vous montez à une certaine pression puis redescendez, l’aiguille peut ne pas revenir exactement au même point. Un manomètre avec une hystérésis trop large rend le réglage non répétable.
Comment vérifier l’hystérésis en pratique
Montez la pression progressivement jusqu’à la valeur cible et notez l’affichage. Redescendez lentement et repassez par la même valeur. Si l’écart entre les deux lectures dépasse la tolérance indiquée par le fabricant du manomètre, l’instrument doit être remplacé ou recalibré.
Réglage de pression sur un système à variateur de fréquence
Sur les circuits équipés d’un variateur de fréquence (VFD), le réglage de la pression ne passe plus par le limiteur classique. Le principe change : au lieu de fixer une pression maximale mécaniquement, on ajuste la vitesse de rotation du moteur électrique en fonction d’un retour capteur.
Un capteur de pression envoie un signal au contrôleur du variateur. Si la pression descend sous la consigne, le variateur accélère le moteur. Si elle monte trop, il le ralentit. Ce fonctionnement en boucle fermée offre une régulation plus fine et réduit la consommation d’énergie.
Le réglage intègre alors les pertes de charge, la différence d’altitude et la zone la plus exigeante du réseau. Par exemple, sur un circuit d’irrigation ou un réseau industriel étendu, le point le plus éloigné ou le plus élevé détermine la consigne de pression minimale. Régler en dessous prive cette zone de débit suffisant.
Marge NPSHa et débit minimal admissible
Avec un variateur, la vitesse peut descendre très bas. Le risque : passer sous le débit minimal admissible de la pompe. En dessous de ce seuil, le fluide ne circule plus assez pour refroidir les paliers et les composants internes surchauffent.
La marge entre le NPSH disponible (NPSHa) et le NPSH requis (NPSHr) de la pompe doit rester positive. Si le variateur réduit trop la vitesse, cette marge se réduit et la cavitation apparaît. Vérifier le débit minimal et la marge NPSH protège la pompe contre l’usure prématurée.
Soupape de décharge et limiteur de pression : régler sans dépasser
Le limiteur de pression (ou soupape de décharge) protège le circuit contre les surpressions. Son réglage se fait généralement par une vis qui comprime un ressort interne. Tourner dans le sens horaire augmente la pression de tarage, dans le sens inverse la diminue.
La procédure fiable suit un ordre précis :
- Desserrer la vis de réglage complètement pour partir d’une pression basse.
- Mettre le système en fonctionnement et monter progressivement la pression en vissant lentement.
- Observer le manomètre calibré au point de mesure pertinent et s’arrêter à la valeur cible.
- Bloquer le contre-écrou pour figer le réglage, puis vérifier une seconde fois sous charge.
Ne réglez jamais la soupape de décharge au-delà de la pression nominale des composants les plus fragiles du circuit (flexibles, raccords, joints). Le limiteur existe pour protéger le système, pas pour en repousser les limites.
Un réglage de pression fiable combine donc purge d’air, positionnement correct des capteurs, calibration des instruments et respect des marges de fonctionnement de la pompe. Chaque étape sautée introduit une incertitude qui se cumule avec les autres, jusqu’à provoquer des pannes ou une usure accélérée des composants hydrauliques.
